【今日話題】淺談管桁架加工工程吊點的選擇

管桁架加工工程憑借優良的使用性能，被越來越廣泛的使用，在建筑中所占的比例越來越大，工業廠房、汽車等行業設備平臺生產線、物流倉儲、公共建筑體育館、商務會所、高鐵站臺、地鐵站臺、高層商務樓等得到廣泛應用。那么大家對該類工程有多少的了解呢？接下來就為大家詳細介紹一下管桁架加工工程吊點的選擇辦法都有哪些。

一、典型管桁架加工工程介紹

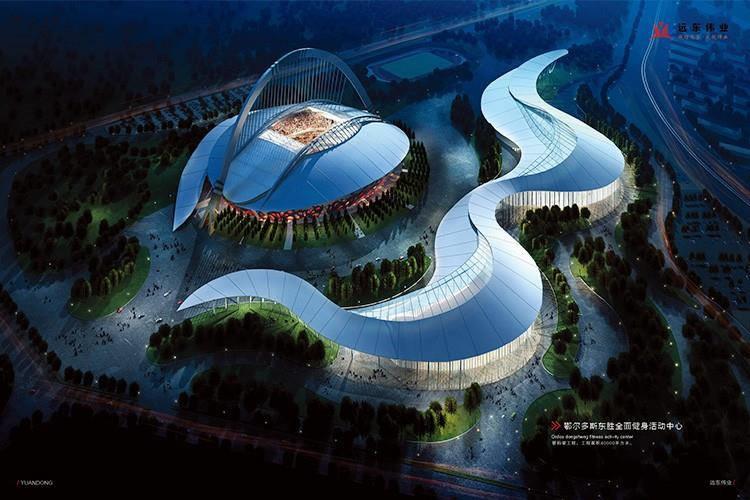

體育場鋼結構屋蓋工程有各種不同種類的鋼桁架需要吊裝，由于篇幅有限，故本文選取一個具有代表性的，且吊裝難度較大的鋼桁架進行吊點選擇的研究，并進行強度、剛度驗算，對其他規格的鋼桁架吊裝也有一些參考價值。經過比較，選取了位于體育場短向鋼屋蓋的管桁架進行吊點選擇的研究，起吊管桁架約高11m，寬1m，長約42.75m，重約17t。管桁架上弦桿采用，下弦桿采用，腹桿采用，上弦斜桿、連桿均采用，所有桿件均為熱軋無縫鋼管，采用軸向受壓構件的界面類型為a類。

二、管桁架加工吊點選擇

管桁架加工采用四吊點起吊，由于需計算出管桁架不同吊點下的能量，在ANSYS有限元軟件中，設置管桁架構件的單元類型為beam4。吊點布置在上弦，以管桁架折現為界，將上弦節點分成兩組，管桁架左側為一組，管桁架右側為一組，共計100種組合計算。

三、管桁架加工吊裝驗算

采用上文求得的較佳吊點，在ANSYS有限元軟件中建立管桁架起吊驗算計算模型，在計算模型中桿件采用Link8空間桿單元模擬，吊索采用只受拉不受壓的Link10單元模擬，節點引起的結構自重1.1倍增大系數，并考慮1.3倍動力系數。

管桁架吊裝單元較大拉應力出現在腹桿上，應力值為22.5N/mm2，小于鋼材抗拉強度設計值310N/mm2；桿件較大壓應力出現在腹桿上，應力值為21.1N/mm2，小于鋼材抗壓強度設計值310N/mm2。桿件較大軸壓力計算值為116.5N/mm2，小于所有類型桿件的穩定承載力不利設計值。管桁架加工吊裝的較大豎向位移出現在下弦桿跨中節點，位移值為30.1mm，小于結構允許的較大撓度，及跨度的1/400（106.9mm）。

本篇文章向大家詳細介紹了管桁架加工工程吊點的選擇辦法，向大家簡單介紹了典型工程介紹、管桁架吊點的選擇以及管桁架吊裝驗算這三個方面的知識，如果大家還有疑惑的地方想要了解，歡迎大家及時關注我們的文章更新，方便大家及時獲取更多相關消息。
